| 南充移印機廠家南充市絲印機工廠雙色轉盤移印機位置準顏色鮮艷 |

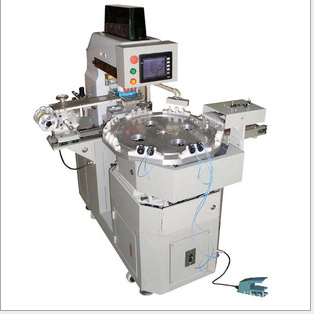

南充移印機廠家南充市絲印機工廠雙色轉盤移印機位置準顏色鮮艷智能型移印機，主機采用伺服馬達的滾珠絲桿驅動.
觸摸屏操作.
轉盤工作臺采用超精密型分割器設計.
先進的配制及優良的制作工藝完全保證了機器的精準性,穩定性
發展高端精準移印機中的典范.
全自動移印機的技術特點:
1、自動上下料裝置,實現自動化操作目標
2、調整印刷能保持平衡暢順
3、可配置全電腦程式,伺服膠頭上落深度控制(選項配置)
4、全PLC電腦程式,簡易輕觸式人機操作界面
適印范圍:高精度套色,大批量生產的產品
TM-P4S四色穿梭移印機
產 品 簡 介
TM-P4S四色穿梭移印機是為大工件的套色印刷而精心設計的一種印刷機。是一種通用型印刷機，能廣泛粗用于日常用品、玩具、電子、電器、塑料、皮革、金屬、玻璃、輕工業及食品包裝等各種行業中。
一、 此印刷機具有以下特點：
1、 印刷速度比轉盤機慢，但印刷工件可以大一些，四個顏色一次套色印刷完成。
2、 定位準確，工作臺兩支氣缸交互側壓式定位，準確而穩定。
3、 性能穩定，整臺機器采用世界先進微型電腦控制器控制。
4、 根據客戶需要，預置兩個功能程序，單周期印刷和全自功印刷。
5、 采用臺灣亞德客公司最新氣動元件，動力暢順強勁，經久耐用。
6、 特殊減震裝置，機器運作非常平穩；調速刮刀，性能優越。
7、 合金鑄鋁機身結構，輕巧堅固，精密結構效率顯著。
8、 操作面板采用靈敏輕觸制，可直接選用移印功能反應敏捷使用方便。
二、 技術參數：
1、印刷顏色 四色
2、單周期 可以
3、持續運動 可以
4、項目計數 可以
5、速度調節 可以（0 ~9可調）
6、各部位延時 可以（0 ~ 9可調）
7、印刷速度 700次/小時
8、最大鋼板尺寸 100mmX150mm （4寸X 6寸）
9、最大印刷面積 75mmX125mm （3寸X 5寸）
10、兩油盆之間中心距 114.3mm
11、工作臺表面面積 180mmX180mm
12、工作臺行程 114.3mm
13、印刷工件高度 150mm
14、工件上膠頭上落（可調節） 10 ~ 60mm
15、鋼板上膠頭上落（可調節） 10 ~ 60mm
16、膠頭前后行程 160mm
17、驅動 氣動
18、控制系統 微型電腦
19、控制電壓 12VDC
20、電源電壓 220VAC / 1相位
21、連接負荷 20W
22、氣動供應 6bar
23、機身外形尺寸 770mm X 800mm X 1420mm
24、重量 125KG
三 、 機器各氣缸壓力參數表：
|
氣缸名稱 |
規 格 |
生產廠商 |
壓 力 |
4bar |
5bar |
6bar |
|
|
膠頭上落氣缸 |
ф50X80 |
臺灣亞德客 |
上升壓力 |
66kgf |
82.5kgf |
99kgf |
|
|
下落壓力 |
78.5kgf |
98.2kgf |
117.8kgf |
|
|
膠頭前后氣缸 |
ф32X160 |
臺灣亞德客 |
前進壓力 |
28.3kgf |
35.3kgf |
42.4kgf |
|
|
后退壓力 |
23.8kgf |
29.7kgf |
35.6kgf |
|
|
刮刀氣缸 |
ф50X10 |
臺灣亞德客 |
上升壓力 |
66kgf |
82.5kgf |
99kgf |
|
|
刮油壓力 |
78.5kgf |
98.2kgf |
117.8kgf |
|
|
工作臺氣缸 |
ф25X125 |
臺灣亞德客 |
前進壓力 |
19.63kgf |
24.5kgf |
29.4kgf |
|
|
后退壓力 |
16.5kgf |
20.6kgf |
24.7kgf |
|
|
工作臺氣缸 |
ф25X250 |
臺灣亞德客 |
前進壓力 |
19.63kgf |
24.5kgf |
29.4kgf |
|
|
后退壓力 |
16.5kgf |
20.6kgf |
24.7kgf |
|
四、 如果客戶需要，TM-P4S四色穿梭移印機可以改為TM-P4SY四色穿梭移印機，即將油盆刮刀部分改為密封油盅部分。
HP160DY油盅式四色直推移印機其主要特點及性能參數如下：
1、油墨利用率高 98.5%
2、工作環境好 開油水及油墨揮發小
3、油盅大小 ф82
4、鋼板尺寸：（可以用薄片鋼板） 100mm X 200mm（4寸X 8寸）
5、印刷面積 70mm X 70mm或ф75
6、油盅行程： 100mm
五、 機器操作安全性能：
TM-P4S四色穿梭移印機符合最新的工程式樣，如按要求使用絕對值得信賴。
（1）、機器裝有緊急開關：當遇到緊急事情時按下緊急開關，則機器馬上斷電?；氐狡鹗嘉恢茫?dāng)事情處理好后扭出緊急開關，便可以安全啟動恢復正常。
六、注意事項：
（1）、當機器需要移動或修理時，必須將電源和氣源切斷。
（2）、當調整或清洗油盅時，請按步驟操作。
（3）、增強防火意識，配備消防器材。
